パイロットランプとスイッチの接続は3種類！接続方法は常時点灯・同時点滅をマスター

第二種電気工事士では筆記・技能の両方でパイロットランプに関する問題が出題されます。

パイロットランプの点灯方式は3種類あり、スイッチとの接続方法がそれぞれ異なるため、難しく感じている方も多いでしょう。そこで本記事では、パイロットランプの「役割」に着目して覚える方法を紹介します。

なお日本エネルギー管理センターは最短かつ最小の労力で合格を目指せるノウハウと、徹底した技能試験対策により、第二種電気工事士合格率が毎年90%以上を誇っています。

パイロットランプについては動画でも解説しています。

パイロットランプとスイッチの接続は「同時点滅」「常時点灯」「異時点滅」の3種類

パイロットランプとは、スイッチの場所を照らしたり、回路に電気が流れているか示したりする小型ランプのことです。

パイロットランプとスイッチの接続方式は以下の3種類があります。

パイロットランプ関連の問題は筆記試験で定番となっていますので、各接続方式について複線図も含めて覚えておきましょう。

同時点滅はスイッチがONになると連動してパイロットランプも点灯する方式で、「確認表示灯」とも呼ばれます。換気扇や照明器具のスイッチがイメージしやすいでしょう。

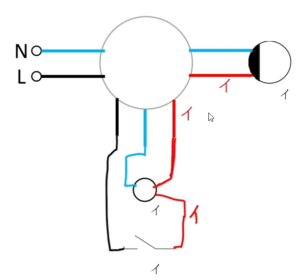

同時点滅におけるパイロットランプの役割は「スイッチに対応する“負荷”」と考えられ、複線図にすると下図のようになります。

スイッチからの送りをパイロットランプに接続し、さらに他の負荷に接続するというやり方になります。また接地側の白線はパイロットランプに接続します。

常時点灯はスイッチのON/OFFにかかわらず常にパイロットランプが点灯している方式です。

常時点灯におけるパイロットランプの役割は「コンセント」です。

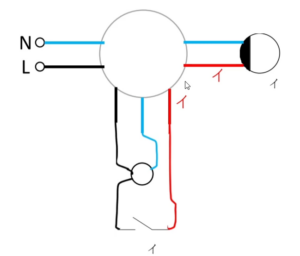

接続の仕方は簡単で、パイロットランプに直接電源を接続します。パイロットランプに電源の黒線が接続したら、そこからスイッチに電源を渡します。パイロットランプに接地側の白線を接続するのを忘れないようにしてください。

異時点滅はスイッチがOFFのときに点灯し、ONになると消灯する方式です。

「位置表示灯」とも呼ばれ、暗闇でもスイッチの位置がわかるようにする目的で用いられるのが一般的です。トイレのホタルスイッチがイメージしやすいかと思います。

異時点滅におけるパイロットランプの役割は「スイッチ」です。

スイッチとパイロットランプを並列に接続するため、ジョイントボックスからスイッチに向けた配線が2本になるのが特徴です。

常時点灯と同時点灯はジョイントボックスとスイッチ間の配線が3本ですので、本数を覚えておくと複線図が見分けやすくなります。

パイロットランプの接続方式のうち「同時点滅」と「常時点灯」の2つは技能試験で出題されます。

問題の番号は年度によって変わることもありますが、例えば令和6年度の候補問題ではNo.2が常時点灯、No.10が同時点滅とされています。※異時点滅はホタルスイッチの形で登場するため、結線作業は必要ありません。

よって技能試験の練習では、同時点滅と常時点灯の2つの結線方法を必ずマスターする必要があるのです。

具体的な接続方法は、各候補問題の作業と一緒に覚えてしまうほうが楽かと思います。同時点滅と常時点灯の結線作業を含めた候補問題の解説動画を紹介しますので、ぜひ参考にしてください。

第二種電気工事士試験においてパイロットランプは定番の問題です。複線図が必要なレベルの問題が出題される可能性は低いものの、各点灯方式の違いやジョイントボックスまでの配線本数は覚えておく必要があるでしょう。

また技能試験では同時点滅と常時点滅が出題されますので、結線方法は必ずマスターする必要があります。
