今回は、電験３種理論における基本的な問題、抵抗の直並列回路の例題について解説します。

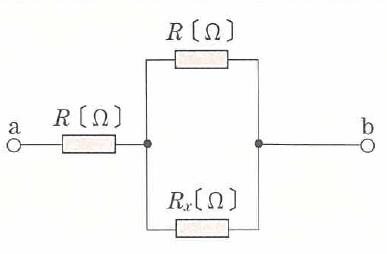

図の抵抗回路において、端子ab間の合成抵抗Rab[Ω]の値は1.8［Ω]であった。このとき、抵抗Rx［Ω］の値として、正しいのは次のうちどれか。
（１）R　（２）2R　（３）3R　（４）4R　（５）5R

答　（４）

この問題の解き方は、以下の通りとなります。

このように、電験３種では文字式を解く問題が多く出題されます。今回の問題は最も基本的とも言える手法で解く問題ですので、この手法を必ず身につけるようにしてください。それが電験３種合格への第一歩となります。
